储能电池簇为什么需要进行液冷性能测试?
2026-07-27 随着电化学储能系统不断向大容量、高集成度和长时间运行方向发展，储能电池在充电、放电及待机过程中产生的热量，成为影响系统运行稳定性和使用寿命的重要因素。
储能系统通常由多个电芯组成电池模组，再由多个电池模组组成电池簇。不同电芯、模组及电池簇之间如果存在较大温度差异，可能导致充放电性能不一致，并对系统长期运行状态产生影响。
为了控制电池温度和电池簇内部温差，越来越多的储能系统采用液冷热管理方案。冷却液通过液冷板、管路、分配器及换热装置循环流动，将电池产生的热量带走，并在低温条件下为电池提供加热。
储能液冷系统并不是只要能够循环冷却液就可以正常工作。实际运行中还需要面对高温、低温、长时间充放电、多支路流量分配、管路压降、密封可靠性和控制联动等问题。
因此，在储能电池簇、液冷管路和热管理系统研发、验证及交付前，需要进行系统化的液冷性能测试。
一、什么是储能电池簇液冷系统?
储能电池簇液冷系统，是通过液体循环方式对电池模组或电池簇进行冷却和加热的热管理系统。
系统通常由以下部分组成电池模组液冷板、电池簇内部液冷管路、供液和回液主管、分配器或歧管、循环泵、储液装置、换热器、加热单元、制冷单元、流量、压力及温度传感器、阀门和过滤装置、热管理控制器。
在运行过程中，冷却液由循环泵输送至各电池模组或液冷支路。介质流经液冷板后吸收电池产生的热量，再返回换热系统进行冷却。
在低温环境中，系统还可以通过加热装置提高冷却液温度，对储能电池进行预热。
储能液冷系统常用测试介质可能包括水、乙二醇水溶液、丙二醇水溶液或其他指定冷却液。具体介质类型和浓度应根据产品设计要求确定。
二、储能电池簇为什么需要液冷?
储能电池簇通常具有电芯数量多、系统容量大、运行时间长和热量较为集中的特点。
如果热量不能及时排出，电池簇内部可能出现局部温度较高或不同区域温差较大的情况。
采用液冷系统，主要有以下作用。
1、带走电池充放电产生的热量
储能电池在充电和放电过程中会产生热量。
液冷系统通过冷却介质循环，将电池模组产生的热量传递至外部制冷或换热系统，从而控制电池温度。
2、控制电池簇内部温差
储能电池簇通常包含多个电池模组。
如果不同模组的冷却条件不同，可能出现入口端温度较低、出口端温度较高，或者部分支路流量不足等问题。
液冷系统需要通过合理的流道和流量分配，使各模组的温度尽量保持一致。
3、支持低温环境下的电池加热
在低温环境中，电池可能需要在充放电前进行预热。
液冷系统可通过加热后的循环介质，将热量输送至电池模组，使电池温度逐渐升高。
4、适应长时间运行工况
储能系统可能长时间持续运行，液冷系统需要保持温度、流量和压力稳定。
相比短时间性能测试，长时间运行更容易暴露流量波动、过滤器堵塞、泵性能变化和密封失效等问题。
三、为什么储能电池簇需要进行液冷性能测试?
储能液冷系统的设计参数和实际运行表现之间可能存在差异。
管路长度、弯头数量、支路阻力、接口尺寸、冷却液黏度和电池发热分布，都会影响冷却效果。
液冷性能测试可以验证系统是否达到设计要求，并帮助发现潜在问题。
1、验证电池簇散热能力
储能电池簇液冷测试可以模拟不同充放电功率和热负载，观察液冷系统能否及时带走热量。
通过温度、流量和压力等数据，可以分析液冷系统在不同负载下的散热性能。
2、检查电池簇温度均匀性
储能电池簇内的不同模组可能处于不同管路位置。
如果各支路流量分配不均，可能导致部分模组冷却充分，部分模组冷却不足。
测试时可在电池簇不同位置布置温度传感器，重点观察供液端和回液端温差、上层和下层模组温差、不同支路之间的温差、电池簇中心和边缘温差、高温度与低温度差值、温差随运行时间的变化。
温度均匀性测试可以为管路布局、流道设计和流量分配优化提供参考。
3、验证多支路流量分配
储能电池簇液冷系统往往包含多条并联支路。
不同支路的管路长度、弯头数量、液冷板结构和局部阻力可能不同，从而造成流量分配不均。
通过多支路流量测试，可以检测系统总流量、各支路流量、各支路流量偏差、不同泵速下的流量变化、阀门调节后的流量变化、长时间运行后的流量稳定性。
如果某条支路流量过低，可能导致对应模组温度升高。
如果部分支路流量过大，则可能造成其他支路供液不足，并增加循环泵能耗。
4、检查系统压力和压降
冷却液流经液冷板、管路、阀门、过滤器和分配器时会产生压力损失。
系统压降过大，可能增加循环泵负荷，并影响实际循环流量。
通过压降测试，可以分析电池簇总压降、单个支路压降、液冷板压降、过滤器前后压差、阀门前后压差、不同流量下的压降变化、不同介质温度下的压降变化。
这些数据可以用于判断循环泵选型是否合理，以及管路和流道是否需要优化。
5、验证高温环境运行能力
储能系统可能安装在室内设备间、户外储能柜或储能集装箱中。
在夏季或高热负载条件下，环境温度和电池发热量可能同时升高。
高温液冷测试可以验证：
• 制冷系统能否稳定提供低温介质;
• 电池簇温度是否处于规定范围;
• 系统流量和压力是否稳定;
• 高温下密封件是否可靠;
• 长时间运行是否出现温度漂移;
• 冷却能力是否满足热负载。
6、验证低温启动和加热能力
在寒冷环境中，冷却液黏度可能增加，管路流动阻力也可能发生变化。
低温测试可以用于验证：
• 低温状态下循环泵能否正常启动;
• 冷却液能否建立稳定循环;
• 低温下系统流量是否下降;
• 管路压降是否增大;
• 电池簇升温速度是否满足要求;
• 不同模组之间的升温是否均匀;
• 低温下密封件是否可靠。
7、检查液冷系统密封性能
储能电池簇内部包含液冷板、管路、接头、阀门和分配器等多个连接位置。
如果发生冷却液泄漏，可能影响设备运行，并增加维护难度。
8、验证长时间运行稳定性
储能系统的运行时间通常较长，因此液冷测试不能只关注短时间参数。
四、储能电池簇液冷系统常见测试项目
1、高温循环测试
向被测系统提供设定高温的循环介质，检查储能电池簇在高温工况下的温度、流量、压力和密封状态。
2、低温循环测试
将循环介质降至设定低温，验证系统低温启动和循环能力。
3、高低温交变测试
按照设定程序进行升温、恒温、降温和低温保持，重复多个循环。
4、散热性能测试
在被测电池簇产生设定热负载的情况下，通过液冷系统进行冷却。
测试结果可用于分析不同流量、不同进液温度下的冷却效果。
5、加热性能测试
在低温条件下向液冷系统提供加热后的循环介质，测试储能电池簇升温能力。
6、总流量测试
测试液冷系统在不同循环泵转速、阀门开度或系统阻力下的总流量。
总流量应满足整个电池簇的冷却和加热需求。
7、多支路流量分配测试
分别测量各液冷支路流量，分析支路之间是否均衡。
8、压力测试
监测电池簇液冷系统进口压力、出口压力及不同位置的压力变化。
压力测试可以用于验证系统在额定流量和上限流量下是否稳定。
9、压降流阻测试
测量液冷系统进出口压差，以及不同支路或部件的压降。
10、温度均匀性测试
在电池簇不同位置布置温度测点，比较高温度、低温度及不同区域温差。
温度均匀性测试是评价储能液冷系统设计效果的重要测试项目。
11、升降温响应测试
记录液冷系统启动后，电池簇温度发生变化的速度。
12、密封性能测试
在设定温度、压力和流量下运行，检查液冷板、管路、接头、阀体和分配器是否存在泄漏。
13、热疲劳测试
通过多次高低温循环，验证液冷系统部件在反复热胀冷缩条件下的耐久性。
14、长时间稳定性测试
在固定或变化工况下连续运行，观察系统参数是否出现漂移。
15、启停循环测试
反复启动和停止液冷系统，检查循环泵、阀门、控制器和传感器的响应及可靠性。
16、变负载测试
改变储能电池簇的充放电功率或模拟热负载，测试液冷系统对负载变化的响应能力。
17、故障模拟测试
根据系统安全策略，可以模拟部分异常工况，例如总流量不足、单支路流量过低、循环泵异常、过滤器压差过大、进口温度过高、系统压力异常、温度传感器故障、通信中断、冷却能力不足。
通过故障模拟，可以验证储能热管理系统的报警、保护和联动控制逻辑。
五、储能液冷系统为什么要测试多支路流量?
多支路流量分配是储能电池簇液冷系统测试中的重点。
当多个液冷板或电池模组采用并联方式连接时，各支路流量并不一定完全相同。
影响支路流量的因素包括管路长度、管径、弯头数量、液冷板内部流阻、分配器结构、阀门开度、过滤器状态、管路安装高度、冷却液黏度。
如果支路之间流量差异较大，可能造成部分电池模组温度较高，影响整个电池簇的温度一致性。
因此，测试系统可根据需求配置多路流量传感器和调节阀，分别监测和控制各支路流量。
六、储能液冷测试为什么要关注压降?
系统压降决定循环泵需要提供的压力和扬程。
如果液冷系统压降过大，可能出现实际流量达不到设计值、循环泵长期高负载运行、系统能耗增加、支路流量分配更加不均、管路噪声和振动增加、液冷系统控制难度增加等问题。
通过不同流量点的压降测试，可以形成流量与压差关系，为循环泵选型、管路优化和系统控制提供数据参考。
对于压降和流阻测量精度要求较高的项目，也可以使用专用压降流阻测试设备。
七、储能液冷测试为什么要进行长时间运行?
储能系统与部分短时运行设备不同，可能需要长时间持续充放电或处于待机状态。
短时间测试可能无法发现以下问题：
• 循环泵性能逐渐变化;
• 冷却液温度缓慢漂移;
• 电池簇温差逐渐增大;
• 过滤器压差逐渐升高;
• 管路内气体聚集;
• 支路流量发生变化;
• 密封件在持续高温下失效;
• 制冷系统在长时间带载后能力下降;
• 控制系统出现累计误差。
因此，储能电池簇液冷测试通常需要设置数小时或更长时间的连续运行工况，具体测试时间应根据产品要求和测试规范确定。
八、储能电池簇液冷测试机的作用
储能电池簇液冷测试机，是用于模拟储能液冷系统实际运行工况的综合测试设备。
设备可向被测电池簇或液冷系统提供设定温度、流量和压力的循环介质，并实时采集运行数据。
与普通工业冷水机相比，储能电池簇液冷测试机不仅需要提供冷却能力，还需要模拟和记录测试过程中的温度、流量、压力及多支路状态。
九、储能电池簇液冷测试机的主要组成
储能液冷测试设备通常包括以下功能单元。
1、制冷系统
用于降低循环介质温度，并在电池簇产生热负载时保持目标出液温度。
2、加热系统
用于提高循环介质温度，模拟高温运行或低温预热工况。
3、储液系统
用于储存循环介质，并完成补液、排气和液位监测。
4、循环泵系统
用于建立液冷回路所需流量和压力。
循环泵配置需要结合系统总流量、被测件压降和外部管路阻力。
5、流量控制系统
用于控制和测量液冷系统总流量。
多支路项目还可以配置多个流量传感器和调节装置。
6、压力采集系统
用于采集进口压力、出口压力和系统压差。
7、温度采集系统
用于采集出液温度、回液温度及电池簇多点温度。
8、自动控制系统
通过PLC、触摸屏或上位机完成参数设定、程序运行、数据记录和报警管理。
9、通信系统
可根据项目要求配置CAN、RS485、以太网或其他通信方式，与充放电设备和用户测试平台进行联动。
10、安全保护系统
常见保护功能包括超温保护、超压保护、缺液保护、低流量保护、循环泵故障保护、制冷系统故障保护、加热器干烧保护、传感器异常报警、泄漏报警、通信故障报警、紧急停机等。
十、储能电池簇液冷测试的一般流程
1、明确被测件和测试目标
确定测试对象是完整电池簇、单个电池模组、液冷板、管路还是液冷系统总成。
2、确定测试参数
需要明确测试介质、介质浓度、温度范围、总流量、支路数量、各支路流量、工作压力、系统压降、电池簇热负载、测试时间、循环次数等。
3、连接液冷回路
按照供液和回液方向连接设备与被测件，并确认接口规格和密封状态。
4、加注介质和排气
向系统内加入规定冷却介质，并排除管路内空气。
如果管路内残留较多气体，可能影响流量、压力和换热数据。
5、设置安全保护参数
设置超温、超压、低流量、缺液和故障停机条件。
6、设置测试程序
根据测试方案设置温度、流量、压力、运行时间及循环步骤。
7、启动循环并检查参数
启动循环泵，确认系统流量、压力和各支路状态正常。
8、执行测试
根据设定程序进行高温、低温、散热、加热或长期运行测试。
9、记录和导出数据
保存温度、流量、压力、压差、运行时间和报警信息。
10、分析测试结果
对比不同工况和不同测点数据，判断液冷系统是否满足设计要求。
十一、储能电池簇液冷测试机如何选型?
1、明确被测件规模
需要提供电池簇数量、模组数量、管路长度、支路数量和系统介质容量。
2、明确温度范围
确定介质低温、高温和常用运行温区。
3、明确总流量
根据电池簇整体设计流量选择循环泵和总流量计。
4、明确支路流量
如果需要进行多支路测试，应提供支路数量、各支路流量范围和允许偏差。
5、明确系统压力和压降
提供正常工作压力、允许压力上下限及额定流量下的系统压降。
6、明确电池簇热负载
储能电池簇充放电时产生的热量会直接影响设备制冷能力配置。
7、明确升降温要求
需要提供初始温度、目标温度及期望达到目标温度的时间。
8、明确测试介质
说明介质类型、浓度、凝固点和材料兼容性要求。
9、明确接口规格
提供供液和回液接口尺寸、数量及连接形式。
10、明确通信要求
确认是否需要与电池管理系统、充放电设备、上位机或实验室控制系统通信。
11、明确安装条件
包括供电、冷却水、排水、环境温度、安装空间及通风条件。
十二、储能电池簇液冷测试常见问题
1、各支路流量差异较大
可能与支路阻力、分配器结构、管径、阀门开度或液冷板压降不同有关。
2、电池簇温差较大
可能与流量分配、液冷板接触、热负载分布、管路布局或测温位置有关。
3、总流量达不到要求
可能与循环泵扬程不足、系统压降过大、过滤器堵塞、管路内有气体或阀门开度不足有关。
4、低温状态下流量下降
可能与冷却液黏度增加、循环泵能力或管路阻力变化有关。
5、出液温度无法稳定
可能与制冷能力不足、电池簇热负载过大、流量不匹配或控制参数设置有关。
6、长时间运行后压差增大
可能与过滤器堵塞、管路内部杂质、阀门状态或介质变化有关。
7、高低温循环后出现泄漏
可能与密封件热胀冷缩、接头安装、焊缝质量或材料匹配有关。
8、测试数据重复性不足
可能与介质浓度、排气状态、传感器位置、测试程序和稳定状态判断条件不一致有关。
十三、广东芸海君蓝储能电池簇液冷测试解决方案

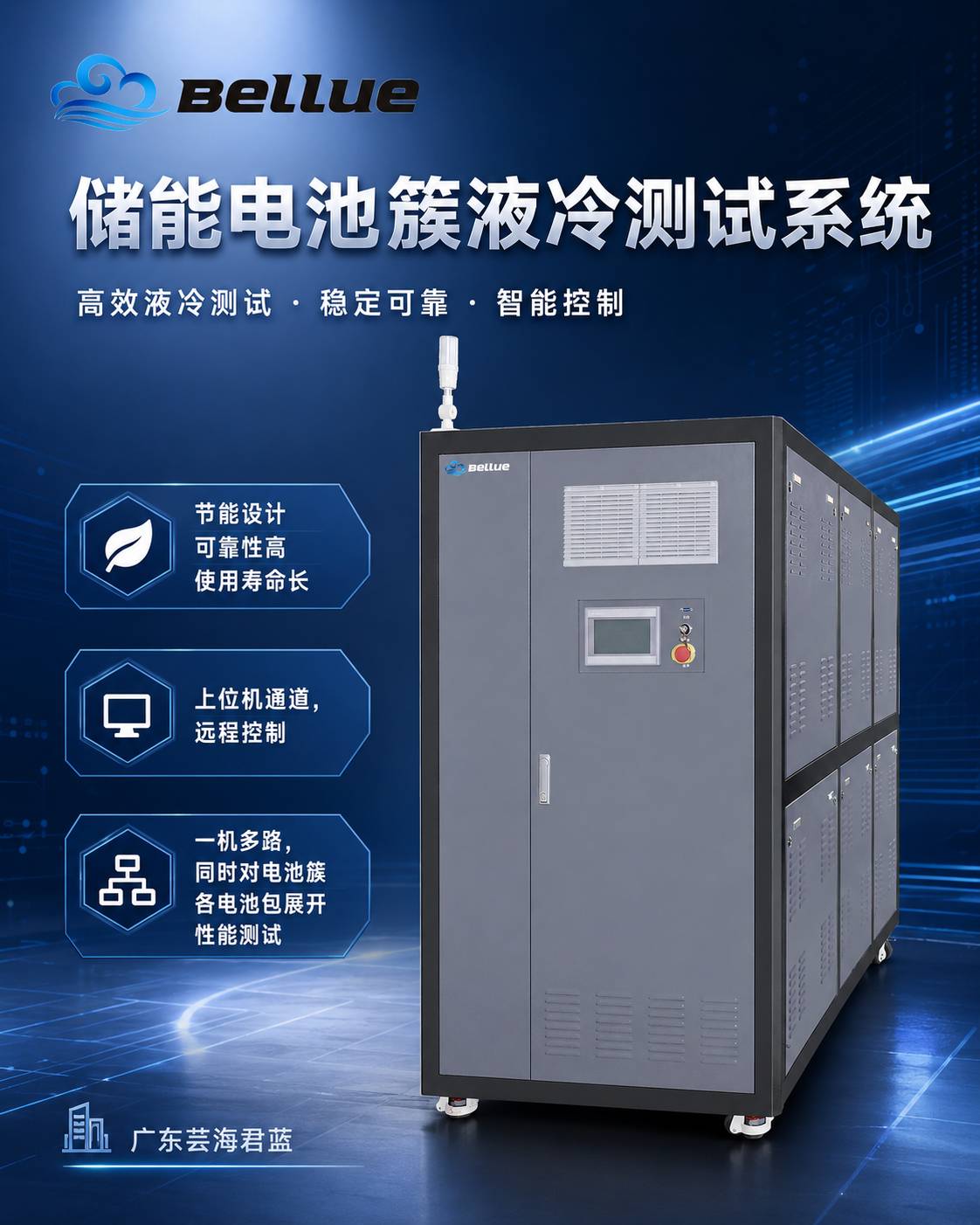

广东芸海君蓝科技有限公司可根据储能电池簇、储能电池模组、液冷板、分配器、管路、换热器及液冷系统总成的测试需求，提供储能电池簇液冷测试机及定制化测试方案。
相关推荐：
十四、结语
储能电池簇液冷系统需要在高温、低温、持续充放电和长期运行等多种工况下，保持稳定的温度、流量和压力。
通过储能电池簇液冷性能测试，可以验证系统散热能力、加热能力、温度均匀性、多支路流量分配、系统压降、密封可靠性和长期运行稳定性。
对于储能电池簇而言，仅测试液冷机组的出液温度并不能完整评价热管理效果。还需要结合电池簇多点温度、各支路流量、进口压力、出口压力和系统压差等数据进行综合分析。
储能液冷系统通常具有容量大、支路多和运行时间长等特点，因此测试设备需要根据系统总流量、支路数量、热负载和管路压降进行合理配置。
广东芸海君蓝科技有限公司可根据储能电池簇结构、介质类型、温度范围、流量范围、压力范围、支路数量、热负载及通信要求，提供储能电池簇液冷测试设备和定制化技术方案。
如需了解储能电池簇液冷测试机的技术参数、设备配置和测试方案，可联系我们并提供具体测试工况。
常见问题
1、储能电池簇为什么需要液冷测试?
液冷测试可以验证电池簇的散热能力、温度均匀性、支路流量分配、系统压降、密封性能和长期运行稳定性。
2、储能液冷测试主要测量哪些参数?
通常测量介质进出口温度、总流量、各支路流量、进口压力、出口压力、系统压差及电池簇多点温度。
3、为什么要测试各液冷支路的流量?
不同支路阻力可能不同，容易造成流量分配不均。支路流量不足可能导致对应电池模组温度升高。
4、储能电池簇液冷测试需要测试压降吗?
需要。压降会影响循环泵选型、系统流量、能耗和支路分配，是储能液冷系统的重要测试参数。
5、储能液冷测试机可以进行低温加热测试吗?
可以。设备可向被测系统提供加热后的循环介质，用于测试低温环境下电池簇的升温速度和温度均匀性。
6、储能电池簇液冷测试为什么需要长时间运行?
长时间运行可以发现短时测试不易暴露的温度漂移、流量变化、过滤器堵塞、泵性能变化和密封失效等问题。
7、储能液冷测试机可以测试多个支路吗?
可以根据项目需求配置多支路流量传感器、调节阀和数据采集系统，对各支路进行监测或控制。
8、储能液冷测试设备可以与充放电测试机联动吗?
可以根据系统要求配置CAN、RS485、以太网或其他通信方式，实现测试启停、数据交互和故障联锁。
9、储能液冷测试机与普通冷水机有什么区别?
普通冷水机主要提供冷却介质。储能液冷测试机还可以控制和记录流量、压力、压差、多支路状态和测试程序，更适合研发验证。
10、储能电池簇液冷测试设备可以定制吗?
可以根据温度、流量、压力、热负载、支路数量、介质、接口、通信协议和测试流程进行定制。
