在新能源汽车液冷系统可靠性验证中，压力脉冲测试是一项非常重要的测试项目。

　　通过模拟冷却液在实际运行过程中的压力变化，可以验证液冷板结构强度、管路耐久性能、快速接头密封能力、液冷系统长期可靠性等。

　　但在实际测试过程中，经常会遇到一个问题：压力脉冲测试参数应该如何设置?

　　例如上限压力设置多少?下限压力是多少?循环频率多快?需要测试多少次?温度是否需要同步变化?

　　这些参数并没有统一固定值，需要结合被测产品设计要求和实际应用环境确定。

　　一、压力脉冲测试主要设置哪些参数?

　　液冷系统压力脉冲测试通常包含以下几个核心参数：

　　1. 压力上限

　　表示测试过程中达到的极限高压力。例如50kPa～300kPa。

　　其中300kPa就是压力峰值。压力上限通常需要参考系统极限工作压力、安全裕量、产品设计标准。

　　2. 压力下限

　　表示循环过程中极限低压力。例如50kPa。

　　压力上下限共同决定一次循环的压力变化范围。

　　3. 压力循环次数

　　表示设备需要完成多少次压力变化。例如10000次、50000次、100000次。

　　循环次数越多，对产品长期可靠性的验证越充分。

　　4. 循环频率

　　表示单位时间内完成多少次压力变化。例如每分钟10次。

　　频率会影响测试周期和材料受力状态。

　　5. 温度条件

　　高低温压力脉冲测试还需要设置冷却液温度、环境温度、温度保持时间、温度循环次数。

　　二、压力范围应该怎么确定?

　　压力范围是压力脉冲测试中关键的参数之一。

　　一般不建议直接随意设定，而应该参考实际应用条件。例如某新能源汽车液冷系统正常工作压力100kPa，极限允许压力300kPa。那么压力脉冲测试可能会围绕低压力100kPa，高压力300kPa进行循环。

　　这样能够模拟车辆运行过程中可能出现的压力变化。

　　三、为什么不能盲目提高测试压力?

　　有些用户认为测试压力越高，验证越充分。

　　实际上并不完全正确。如果压力远高于产品实际使用条件，可能导致测试失真、非实际工况损坏、无法反映真实寿命。

　　例如一个设计工作压力为200kPa的液冷板，长期使用环境并不会超过300kPa。如果测试直接提高到800kPa，虽然能够发现产品极限能力，但不能准确评价正常使用寿命。

　　因此，压力脉冲测试应该关注模拟真实工况，而不是单纯追求极限压力。

　　四、循环次数如何确定?

　　循环次数通常根据产品寿命要求、使用场景、企业标准、行业规范综合确定。

　　例如液冷板可能关注长期运行可靠性，测试数万次压力循环;快速接头可能关注连接可靠性，测试更多循环次数;管路组件可能结合车辆生命周期进行耐久验证。

　　不同产品的目标不同，因此循环次数并不存在统一答案。

　　五、压力脉冲频率越高越好吗?

　　不是。

　　提高频率可以缩短测试时间，但过高频率可能导致流体冲击增强、系统响应不足、测试结果偏离实际。例如真实车辆运行过程中压力变化比较缓慢。

　　如果测试设备使用极高频率快速冲击，可能更多验证的是瞬态冲击能力，而不是长期运行疲劳。

　　因此，频率设置需要考虑产品实际工作状态、材料响应特性、测试目标。

　　六、高低温压力脉冲为什么需要温度循环?

　　压力变化和温度变化通常会共同影响液冷系统寿命。

　　例如低温环境会出现冷却液粘度增加、密封材料变硬、材料收缩等;高温环境会出现材料膨胀、密封老化加快、内部压力变化等。

　　如果只测试常温压力循环，可能无法发现高低温环境下的问题。

　　因此，高低温压力脉冲测试通常会设计低温阶段，例如-30℃压力循环;高温阶段，例如60℃压力循环。

　　通过温度和压力共同作用，更接近真实应用环境。

　　七、不同液冷部件参数设置有什么区别?

　　1. 液冷板测试

　　重点关注板体强度、焊接可靠性、内部流道稳定性。测试时通常需要关注压力循环、温度变化、泄漏情况。

　　2. 管路测试

　　重点关注管材疲劳、接头可靠性、长期密封。除了压力循环，还需要考虑弯曲状态、安装方式、环境温度。

　　3. 快速接头测试

　　重点关注密封圈性能、插拔影响、压力保持能力。需要重点观察循环后是否泄漏。

　　八、测试过程中需要监测哪些数据?

　　压力脉冲测试不是简单记录开始和结束结果。

　　建议全过程采集：

　　1. 压力数据

　　包括实时压力曲线、压力峰值、压力波动。

　　2. 温度数据

　　包括冷却液温度、环境温度。

　　3. 泄漏数据

　　包括是否出现泄漏、泄漏量变化。

　　4. 循环状态

　　包括当前循环次数、完成比例。

　　通过完整数据，可以分析产品性能变化趋势。

　　九、压力脉冲测试常见错误

　　错误一：只设置极限压力

　　忽略极限低压力和压力变化过程。

　　压力脉冲测试关注的是循环过程，而不是单点压力。

　　错误二：忽略温度影响

　　实际液冷系统长期运行通常伴随温度变化。

　　错误三：只看测试结束是否漏液

　　有些产品虽然没有明显泄漏，但压降变化、结构变形、流量下降，也可能说明性能已经衰减。

　　错误四：测试条件与实际应用不匹配

　　压力、温度和循环次数都应该来源于实际工况。

　　十、总结

　　液冷系统压力脉冲测试参数设置，需要综合考虑工作压力、压力循环范围、循环次数、压力变化频率、温度环境、产品使用寿命要求。

　　合理的压力脉冲测试，不是简单提高压力或增加次数，而是尽可能模拟产品真实运行过程。

　　对于新能源汽车液冷系统而言，通过高低温压力脉冲测试，可以有效验证液冷板、管路、快速接头、UQD连接件、在长期温度和压力循环环境下的可靠性。

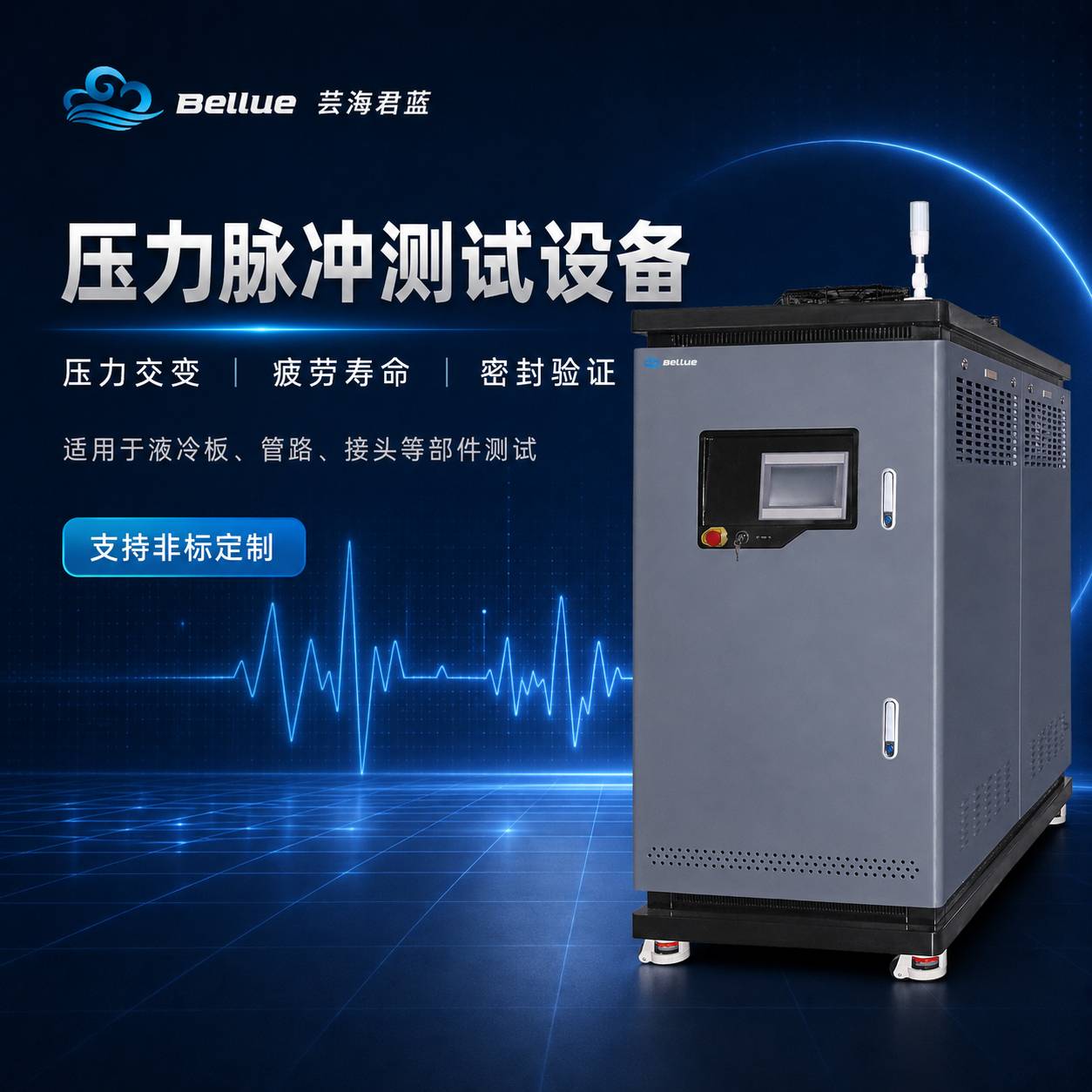

　　广东芸海君蓝科技有限公司专注于新能源液冷测试设备研发，可根据液冷板、动力电池PACK、储能系统、管路及连接件的测试需求，提供高低温压力脉冲测试设备及非标测试方案。
