随着新能源汽车动力电池、电机电控及相关液冷系统的持续发展，研发测试对温度控制、流量调节和测试数据记录提出了更细致的要求。在液冷系统研发验证过程中，如何根据被测对象和测试任务选择合适的设备，是许多研发及测试团队需要考虑的问题。

　　高低温液冷测试机主要用于在规定的温度和流量等条件下，对液冷回路及相关部件开展性能测试。对于需要测试多个对象、比较不同样品表现，或按照项目要求配置不同测试回路的场景，双通道高低温液冷测试机也是值得评估的设备方案。

　　但需要注意，双通道并不意味着所有型号都具备完全独立的温度控制、流量控制或同步测试能力。实际功能取决于设备的系统结构、控制方式和具体配置。

　　那么，双通道高低温液冷测试机的工作原理是什么?适用于哪些测试场景?与单通道设备相比，又应该如何进行选型?

　　本文从设备原理、应用场景、方案比较及选型要点等方面进行介绍，为新能源汽车及相关液冷系统测试设备的选型提供参考。

　　一、什么是双通道高低温液冷测试机?

　　双通道高低温液冷测试机，是面向液冷系统测试需求配置两个测试通道的温控测试设备。设备通过循环、温度调节及相关控制和测量单元，为被测对象提供规定的测试工况，并根据项目需求采集相应的温度、流量、压力等数据。

　　与单通道方案相比，双通道方案的主要特点在于能够为测试任务提供两个通道的配置选择。但两个通道是否能够独立运行、是否可以同时测试不同样品，以及是否能够分别设置温度和流量，需要根据具体设备的结构和技术配置确认。

　　在设备选型时，不能只关注“双通道”这一名称，还应进一步明确两个通道之间的关系及各自能够实现的功能。

　　1. 双通道设备的基本组成

　　根据实际设备方案，高低温液冷测试机通常会涉及以下功能单元：

　　• 温度调节单元： 根据测试要求对循环介质进行加热或制冷，使其达到规定的供液温度。

　　• 循环与流量调节单元： 为被测回路提供所需的循环流量，并根据设备配置进行调节。

　　• 压力及温度测量单元： 对测试过程中的相关参数进行测量，为测试分析提供数据。

　　• 控制与数据采集单元： 用于设置测试条件、监控运行状态和记录相关测试数据。

　　• 测试通道及连接回路： 根据设备方案与被测对象连接，形成相应的测试回路。

　　以上为高低温液冷测试设备的通用功能构成。具体设备是否包含上述全部单元、各通道如何配置，以及测量和控制功能如何分配，应以实际型号的技术资料为准。

　　2. 双通道设备的工作流程

　　在典型的液冷性能测试中，设备需要根据测试方案建立循环回路，并将测试介质调节至目标工况。

　　基本流程可以概括为测试需求确认 → 连接被测对象 → 设置测试条件 → 建立循环并调节温度与流量 → 监测测试参数 → 记录并分析结果。

　　对于双通道设备，还需要根据项目要求确认两个通道的连接方式、运行模式和参数配置。例如，当项目需要对两个不同样品进行比较时，可以评估双通道方案是否能够满足相应的测试要求。如果两个样品需要在不同温度下进行测试，则还应确认设备是否支持相应的独立温控能力。

　　测试开始前，应核对实际运行条件是否符合方案要求，不能仅依据控制界面上的设定值判断测试已经满足要求。

　　二、双通道高低温液冷测试机适用于哪些场景?

　　双通道设备是否适合某个项目，取决于测试对象、工况要求和通道配置。以下是值得重点评估的几类应用场景。

　　1. 动力电池 PACK 液冷系统测试

　　动力电池 PACK 液冷系统涉及液冷板、管路、连接部件及相关冷却回路。研发阶段通常需要根据项目要求，对液冷系统的流量、压降、温度响应及其他性能进行验证。

　　在需要对不同样品、不同回路或不同测试条件进行比较的项目中，可以评估双通道设备的适用性。

　　例如，研发团队可能需要比较两个液冷回路在相同目标工况下的流量和压降表现。此时，首先应明确两个通道的测量范围、工况控制方式及数据记录要求，再判断设备配置是否满足测试需求。

　　如果测试目的是比较样品差异，还应尽量保持关键测试条件一致，避免将设备配置或工况差异误认为样品本身的性能差异。

　　2. 液冷板及冷却回路部件测试

　　液冷板和相关流体部件是液冷系统中的重要组成部分。测试过程中，可能需要根据设计要求检查流量、压力损失以及不同温度工况下的运行表现。

　　对于需要进行样品对比或多回路验证的项目，双通道方案可以作为设备配置的评估方向。

　　在实施测试前，应明确每个通道对应的测量区段，并确认压力测点、流量测量位置和温度测量位置是否满足项目要求。

　　需要特别注意，完整回路的压降可能包含管路、阀门、接头及被测部件等多个部分的压力损失。因此，在进行不同样品的对比测试时，应尽可能统一测量边界，保证数据具有可比性。

　　3. 电机及电控相关液冷测试

　　新能源汽车电机、电控及相关部件可能采用液冷方式进行热管理。针对这些被测对象，研发团队可能需要验证冷却回路的流量、温度及压力表现。

　　双通道设备是否适用，需要根据被测对象的接口、流量范围、压力要求和温度工况确定。

　　如果项目涉及不同类型的被测对象，还应确认两个通道是否具备所需的参数调节能力，不能默认同一套设备配置能够直接覆盖所有测试任务。

　　4. 不同工况下的性能比较

　　在产品研发过程中，比较不同温度、流量或样品条件下的测试结果，是分析液冷系统性能的一种常见方式。

　　对于需要安排两个测试通道的项目，应先明确比较目的是比较两个不同样品在相同工况下的表现;是比较同一类样品在不同工况下的表现;还是需要两个通道分别完成不同的测试任务。

　　不同的比较目的，对设备控制方式、测量范围和数据采集的要求可能不同。

　　因此，应先制定测试方案，再确定通道配置，而不是先选择双通道设备，再将测试任务迁就设备功能。

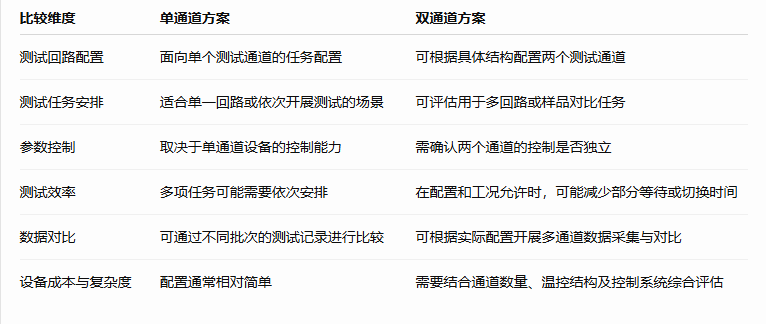

　　三、双通道与单通道高低温液冷测试机有什么区别?

　　单通道和双通道方案各有适用场景，不能简单地认为通道越多，设备就一定越适合项目。

　　主要区别在于测试任务安排、回路配置、控制需求及设备资源投入。

　　需要强调的是，上表描述的是一般性的方案比较，不代表所有双通道设备都能够同时、独立地完成不同工况的测试。

　　如果两个通道共享部分温控或循环资源，实际运行方式可能受到相应限制。选型时应以设备技术方案和具体型号资料为依据。

　　1. 哪些情况可以优先考虑单通道方案?

　　如果企业主要开展单个被测对象的测试，测试任务较为固定，而且单通道设备已经能够满足温度、流量、压力及数据采集要求，就可以优先评估单通道方案。

　　这样有利于避免为暂时不需要的功能投入额外资源。

　　2. 哪些情况值得评估双通道方案?

　　如果企业存在多个被测对象、多组测试回路或需要进行样品对比的任务，可以进一步评估双通道方案。

　　重点不是通道数量本身，而是双通道是否能够解决实际测试中的资源安排、回路配置或工况比较问题。

　　在确认双通道方案前，应明确两个通道是否需要同时运行、是否需要不同的温度或流量设定，以及测试数据是否需要分别记录。

　　四、选购双通道高低温液冷测试机，需要重点确认哪些参数?

　　设备选型应从实际测试需求出发，逐项核对关键技术条件。

　　1. 温度范围及控温要求

　　首先应明确被测对象所需的测试温度范围，以及对温度稳定性、控制精度和温度变化过程的要求。

　　不同项目可能需要常温循环、高低温测试或特定温度变化程序，因此需要确认设备能否满足相应工况。

　　对于双通道设备，还应明确两个通道是否需要相同温度，或者是否需要分别设置不同温度。

　　如果项目要求两个通道同时运行于不同温度，应特别确认设备的温控结构和控制方式是否支持这一要求。

　　2. 流量范围及循环能力

　　流量范围应根据被测对象的设计要求和测试工况确定。

　　选型时不仅要确认设备能够达到目标流量，还应考虑目标流量下的回路阻力、管路连接及运行稳定性。

　　如果两个通道需要同时工作，应确认设备在相应组合工况下能否满足流量要求，而不能只依据单个通道的标称能力进行判断。

　　3. 压力范围及测量需求

　　液冷测试过程中，压力条件会影响回路运行状态及测试安全。

　　应根据项目要求确认工作压力范围、压力测量需求、保护条件以及相关连接部件的适用范围。

　　如果项目还涉及压降测试，应进一步明确上下游测点的位置和压力数据的采集方式，以保证测试结果能够反映目标区段的实际压力损失。

　　4. 两个通道的控制关系

　　这是双通道设备选型中需要重点确认的内容。

　　应明确两个通道是否能够独立启动和停止、是否支持独立流量设定、是否支持不同温度设定，以及两个通道之间是否共享循环或温控资源。

　　如果项目要求同时开展不同工况测试，还应确认两个通道在目标组合工况下的实际运行能力。

　　这些能力不能仅凭“双通道”这一产品名称推断，必须以具体型号的技术资料和供应商提供的配置说明为准。

　　5. 测量精度与数据采集

　　对于研发验证和质量检测项目，设备不仅要满足工况要求，还应具备符合项目需求的测量和数据记录能力。

　　选型时应明确需要测量哪些参数、各参数的量程和精度要求，以及数据记录的时间分辨率和输出方式。

　　如果需要对两个通道的数据进行比较，应确认两组数据是否可以分别记录、导出和追溯。

　　6. 被测对象接口与设备安装条件

　　设备与被测对象之间的接口、管路配置及安装空间，也会影响方案能否顺利实施。

　　在方案确认前，建议提供被测对象的接口信息、管路布置、介质要求及现场安装条件，以便评估连接方案是否合适。

　　对于非标准接口或特殊测试需求，应提前沟通相关技术条件，避免设备交付后才发现连接或使用方面的问题。

　　五、双通道液冷测试如何提高测试结果的可比性?

　　对于需要比较不同样品或不同测试工况的项目，双通道配置只是基础条件之一。要让测试结果具有参考价值，还需要规范测试方案和数据处理流程。

　　1. 明确比较目标

　　测试前应明确本次比较是为了评价样品差异、分析工况影响，还是验证设备配置。

　　如果目的是比较两个样品，应尽量统一冷却液类型、测试温度、目标流量、测量区段及数据处理方法。

　　如果目的是比较不同工况，则应明确哪些参数发生变化，并保持其他关键条件尽可能一致。

　　2. 核对测量位置及测试边界

　　两个通道即使采用相同的流量设定，如果压力测点或管路配置不同，测得的压降也可能不能直接比较。

　　因此，应明确每个通道的实际测量区段，并尽可能统一连接方式和测量边界。

　　对于存在额外管路、阀门或接头的情况，应在分析中考虑这些部件可能产生的压力损失。

　　3. 同步记录关键数据

　　根据项目需求，记录实际流量、供液温度、上游压力、下游压力及其他相关数据。

　　如果需要分析温度响应，还应按照测试方案记录相关温度信息。

　　完整的数据记录有助于识别工况变化与测试结果之间的关系，避免只凭最终读数判断样品性能。

　　4. 避免将设定值直接视为实际结果

　　设备设定值与实际运行值可能存在差异，因此应根据项目要求确认实际测量数据是否满足测试条件。

　　对于需要进行严格对比的项目，应明确稳定状态的判断方式、数据采集时间及结果统计方法，确保不同通道的数据具有合理的可比性。

　　六、芸海君蓝双通道高低温液冷测试设备的选型建议

　　广东芸海君蓝科技有限公司面向新能源汽车及相关液冷测试应用提供测试设备与解决方案。针对双通道高低温液冷测试需求，建议从被测对象、测试工况、通道控制方式和数据采集要求等方面进行综合评估。

　　在开展设备选型前，可以先准备以下信息：

　　• 被测对象： 电池包、液冷板、管路组件或其他液冷部件。

　　• 测试目标： 流量测试、压降测试、温度性能验证或其他测试任务。

　　• 工况要求： 目标温度、流量范围、压力条件及介质类型。

　　• 通道需求： 两个通道是否需要同时运行，是否需要独立调节参数。

　　• 数据需求： 需要记录的测试参数、数据保存方式及结果分析要求。

　　• 现场条件： 样件接口、安装空间、供电及其他配套条件。

　　通过这些信息，可以更清晰地判断单通道还是双通道方案更适合当前项目，也有助于在方案沟通阶段明确设备的技术边界。

　　需要说明的是，具体设备的温度范围、流量范围、压力范围、通道独立性及数据采集能力，应以相应型号的正式技术资料为准。对于特殊工况或定制化需求，应在方案确认阶段进一步核实。

　　七、总结

　　双通道高低温液冷测试机适用于需要配置两个测试通道的液冷性能验证任务，但是否适合具体项目，取决于被测对象、测试工况及设备的实际控制能力。

　　在设备选型过程中，应重点确认温度范围、流量与压力要求、通道之间的控制关系、测量与数据采集能力，以及设备与被测对象的连接条件。

　　对于电池包液冷系统、电机电控相关液冷部件及其他液冷回路的研发验证，合理的设备配置能够为测试工况建立和数据分析提供支持。但通道数量并不能替代对测试方案和测量条件的确认。

　　广东芸海君蓝科技有限公司面向新能源汽车及相关液冷测试应用提供相应的测试设备与解决方案。如果您正在规划双通道液冷测试项目，可结合被测对象、目标工况和数据采集需求，进一步了解适用的高低温液冷测试设备及方案配置。

　　本文为液冷测试设备技术交流资料。具体产品功能、技术参数及适用工况，应以对应型号的正式技术资料和项目技术要求为准。
