高低温液冷测试机怎么选?关键技术参数与选型注意事项

2026-07-17

首页 > 新闻列表 > 行业资讯

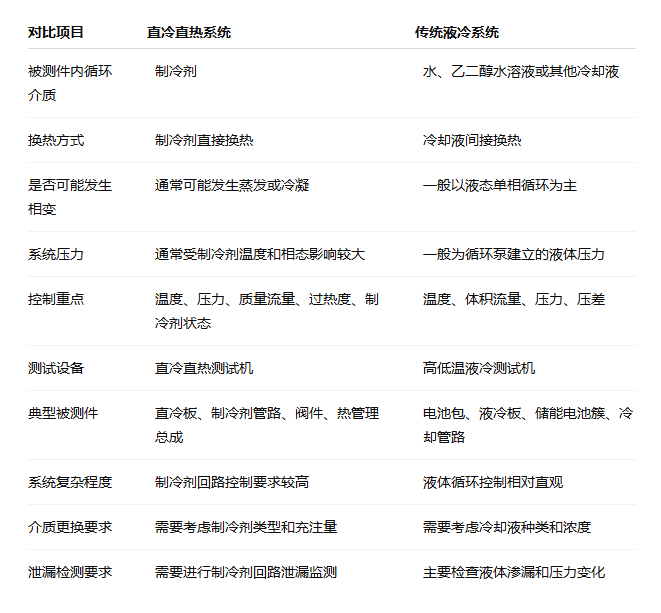

　　高低温液冷测试机是动力电池包、储能电池簇、液冷板、UQD接头及液冷管路研发验证过程中常用的测试设备。

　　设备可以向被测件提供设定温度、流量和压力的循环介质，用于模拟液冷系统在高温、低温、充放电、持续运行及冷热循环等工况下的工作状态。

　　在实际选型过程中，部分用户容易将注意力集中在高温和低温上，却忽略流量范围、压力要求、制冷能力、加热功率、测试介质及被测件热负载等因素。

　　如果设备参数与实际测试工况不匹配，可能出现降温速度慢、低温工况无法稳定、流量不足、压力波动较大或测试数据重复性不理想等问题。

　　因此，选择高低温液冷测试机时，应从被测件、测试介质、温度、流量、压力、热负载和自动化要求等多个方面进行综合分析。

　　一、高低温液冷测试机选型前需要明确哪些信息?

　　设备选型的第一步，不是直接确定型号，而是整理完整的测试工况。

　　在与设备厂家沟通前，建议先明确以下信息：

　　• 被测件是什么产品;

　　• 被测件数量和接口形式;

　　• 测试介质种类及浓度;

　　• 介质温度范围;

　　• 常用测试温度范围;

　　• 流量范围;

　　• 正常工作压力和极限测试压力;

　　• 被测件自身压降;

　　• 被测件运行时的发热功率;

　　• 期望升温和降温时间;

　　• 是否需要高低温循环;

　　• 是否需要与充放电测试机联动;

　　• 是否需要CAN、RS485或以太网通信;

　　• 是否需要多通道或多支路测试;

　　• 测试设备安装环境和冷却条件。

　　这些信息越完整，设备配置越容易接近实际使用需求。

　　如果只提供“需要一台高低温液冷测试机”，而没有明确流量、压力、热负载和介质类型，厂家很难准确判断循环泵、制冷机组、加热器及传感器的配置。

　　二、先明确高低温液冷测试机的测试对象

　　不同测试对象对设备的要求差异较大。

　　1. 动力电池包

　　动力电池包通常需要与充放电测试设备配合使用。在充放电过程中，电池会持续产生热量，因此选型时需要重点考虑：

　　• 电池包发热功率;

　　• 冷却液设计流量;

　　• 电池包液冷回路压降;

　　• 进出口接口规格;

　　• 充放电过程中的温度变化;

　　• 与充放电测试机的通信方式;

　　• 电池包内部多点温度采集需求。

　　动力电池包测试不仅要求设备能够达到设定温度，还需要在电池持续发热时保持稳定的介质出口温度。

　　2. 液冷板

　　液冷板测试通常关注换热能力、流量特性、压降及温度均匀性。

　　选型时需要重点明确：

　　• 液冷板设计流量;

　　• 不同流量点对应的压降;

　　• 流道数量;

　　• 接口口径;

　　• 试验热负载;

　　• 流量控制精度;

　　• 压差测量精度;

　　• 是否需要多样品对比测试。

　　如果测试目的主要是研究流量与压差之间的关系，应特别关注流量计和压力传感器量程，必要时配置专用压降流阻测试设备。

　　3. 储能电池簇

　　储能电池簇通常具有介质容量大、管路较长、支路较多及连续运行时间长等特点。

　　储能液冷测试设备选型时需要关注：

　　• 系统总流量;

　　• 多支路流量分配;

　　• 循环泵扬程;

　　• 系统总压降;

　　• 储能电池簇热负载;

　　• 长时间运行稳定性;

　　• 多通道温度采集;

　　• 管路排气和补液能力。

　　较大规模的储能电池簇测试，通常不能直接套用小型液冷板测试设备配置。

　　4. 换热器、管路及阀体

　　换热器、管路、快插接头和阀体测试通常更加关注流阻、耐温、密封和运行稳定性。

　　选型时应明确：

　　• 被测件允许压力;

　　• 上限测试流量;

　　• 进出口压差;

　　• 介质兼容性;

　　• 接口尺寸;

　　• 是否需要反复冷热循环;

　　• 是否需要泄漏监测。

　　三、温度范围应该怎么选?

　　温度范围是高低温液冷测试机选型时直观的参数，但不能只看设备标注的温度。

　　1. 明确介质温度，不要混淆环境温度

　　高低温液冷测试机主要控制的是循环介质温度，而高低温试验箱主要控制空气环境温度。

　　例如，被测件放置在低温环境箱内，并不代表进入被测件的循环介质也能达到相同温度。

　　如果测试方案同时要求环境温度和液体温度变化，需要分别配置环境试验箱和高低温液冷测试设备，并根据要求进行联动。

　　2. 温度范围应覆盖测试标准

　　设备低温应低于或等于测试方案要求的介质温度，高温应高于或等于测试方案要求的介质温度。

　　选型时还需要考虑一定的控制余量。

　　如果试验长期运行在设备温度能力的极限位置，可能影响降温速度、温度稳定性和设备连续运行能力。

　　3. 常用温区比极限温度更重要

　　有些项目虽然要求设备偶尔达到较低温度，但大部分测试时间集中在某个常用温区。

　　因此，除确认极限温度外，还应关注设备在常用温度点的：

　　• 制冷能力;

　　• 控温稳定性;

　　• 降温速度;

　　• 连续运行能力;

　　• 实际带载能力。

　　4. 低温能力与测试介质有关

　　不同冷却介质的凝固点、黏度和低温流动性不同。

　　如果测试温度较低，需要确认介质在目标温度下是否仍能稳定循环，同时检查循环泵、密封件、管路和传感器是否适合该介质。

　　四、控温精度和温度稳定性怎么看?

　　设备能够达到目标温度，不代表能够在测试过程中稳定保持目标温度。

　　选型时，应区分以下几个概念。

　　1. 温度控制精度

　　温度控制精度反映设备控制结果与设定值之间的偏差。

　　对于需要进行样品对比、性能标定或长时间稳定测试的项目，控温精度会直接影响测试数据的一致性。

　　2. 温度波动度

　　温度波动度反映设备在恒温阶段的温度变化范围。

　　如果温度波动较大，可能导致被测件进出口温差、散热量和压力参数同步变化。

　　3. 温度均匀性

　　液冷测试机主要控制循环介质温度。对于被测件内部多个位置的温度均匀性，需要结合被测件结构、流量分配、热负载及测温点布置综合判断。

　　4. 出液温度与回液温度

　　测试时建议同时采集：

　　• 设备出液温度;

　　• 被测件入口温度;

　　• 被测件出口温度;

　　• 设备回液温度。

　　通过多个测温点，可以判断管路热损失、被测件换热情况及设备控温状态。

　　五、流量范围应该怎么确定?

　　流量是影响液冷系统换热能力和压降的重要参数。

　　高低温液冷测试机的流量范围应覆盖被测件的上限测试流量、额定流量和下限测试流量。

　　1. 根据被测件设计流量选择

　　选型前应确认被测件在实际系统中的设计流量。

　　例如，液冷板、电池包和储能电池簇的设计流量可能存在较大差异，不能只根据接口尺寸判断。

　　2. 不要只关注上限流量

　　设备流量上限较大，不代表低流量测试性能一定合适。

　　如果设备流量计量程过大，而实际测试长期处于量程下限，可能影响低流量区间的测量分辨率和控制效果。

　　例如，实际测试主要集中在较小流量范围，就应选择更适合该区间的流量计和循环系统。

　　3. 注意流量控制方式

　　常见流量控制方式包括：

　　• 调节循环泵转速;

　　• 通过比例阀调节;

　　• 采用旁通回路控制;

　　• 泵和阀组合控制。

　　• 不同控制方式适用于不同流量范围和系统阻力。

　　4. 多支路测试要关注流量分配

　　储能电池簇、多通道液冷板或并联管路测试时，除总流量外，还需要关注各支路流量是否均匀。

　　此类项目可能需要配置：

　　• 多路流量传感器;

　　• 独立调节阀;

　　• 分配歧管;

　　• 多通道采集系统;

　　• 支路异常报警。


　　六、压力范围和循环泵扬程怎么选?

　　压力参数是高低温液冷测试机选型中的重要内容。

　　很多用户只提供被测件工作压力，却没有提供系统压降，容易导致循环泵配置不准确。

　　1. 区分系统压力和被测件压降

　　系统压力是液冷回路运行时的压力状态。

　　被测件压降是介质流经被测件前后产生的压力差。

　　两者概念不同，但都会影响设备循环系统和传感器配置。

　　2. 循环泵需要克服整个回路阻力

　　循环泵不仅要克服被测件内部流阻，还要克服：

　　• 设备内部管路阻力;

　　• 外部连接管路阻力;

　　• 阀门阻力;

　　• 过滤器阻力;

　　• 接头和弯头阻力;

　　• 高度差带来的影响。

　　因此，循环泵扬程不能只依据被测件单独压降确定。

　　3. 压力传感器量程应合理匹配

　　压力传感器量程过小可能存在超量程风险，量程过大则可能降低常用压力区间的测量分辨率。

　　选型时建议同时明确：

　　• 正常进口压力;

　　• 正常出口压力;

　　• 极限允许压力;

　　• 常用压差范围;

　　• 瞬时压力变化;

　　• 被测件耐压上限。

　　4. 稳态压力测试与压力脉冲测试不同

　　高低温液冷测试机通常用于稳定压力和循环工况测试。

　　如果项目需要模拟周期性压力冲击、压力波形、脉冲频率及循环次数，应选用高低温压力脉冲测试机，而不是仅依靠普通液冷测试机完成。

　　七、制冷量怎么选?

　　制冷量是高低温液冷测试机能否在带载状态下稳定运行的关键参数。

　　设备能够空载降到目标温度，并不代表连接发热的电池包后仍能维持目标温度。

　　1. 制冷量需要覆盖被测件热负载

　　测试过程中需要移除的热量通常包括：

　　• 被测件自身发热;

　　• 循环泵产生的热量;

　　• 管路从环境吸收的热量;

　　• 储液系统吸收的热量;

　　• 外部连接件带来的热负荷;

　　• 降温过程中介质和被测件释放的热量。

　　因此，设备制冷量应大于实际总热负载，并保留合理余量。

　　2. 制冷量会随温度变化

　　制冷机组在不同蒸发温度和介质温度下的实际制冷能力可能不同。

　　设备在常温附近的制冷量，不能直接代表其在较低温度下的制冷能力。

　　选型时应重点确认目标低温工况下的有效制冷量。

　　3. 降温速度会影响制冷配置

　　如果用户要求被测件和循环介质在较短时间内从常温降至低温，需要较大的瞬时制冷能力。

　　如果对降温时间没有较高要求，制冷配置可以更多地围绕稳定带载能力进行设计。

　　4. 被测件热容量也需要考虑

　　电池包、储能电池簇及大型换热系统通常具有较大的热容量。

　　即使被测件不持续发热，将其从较高温度降至目标低温也需要移除大量热量。

　　因此，选型时需要提供：

　　• 被测件质量;

　　• 被测件材料或大致热容量;

　　• 系统介质容量;

　　• 初始温度;

　　• 目标温度;

　　• 期望降温时间。

　　八、加热功率应该怎么选?

　　加热功率决定设备升温速度和高温工况下的稳定能力。

　　1. 根据介质容量确定基础加热需求

　　设备储液量、管路容积和被测件内部介质容量越大，升温所需能量越多。

　　2. 根据升温时间确定功率

　　如果要求从低温快速升至高温，需要配置更高的加热功率。

　　如果测试以恒温运行或缓慢升温为主，则可以根据实际工况合理配置。

　　3. 考虑环境散热和管路热损失

　　高温运行时，储液罐、管路和被测件会向周围环境散热。

　　加热系统不仅要提高介质温度，还要补偿持续热损失。

　　4. 加热控制应具备安全保护

　　设备应配置相应的超温保护、缺液保护、低流量保护、加热器干烧保护、传感器异常保护、紧急停机功能。

　　九、测试介质为什么会影响设备选型?

　　测试介质直接影响温度范围、流量、压力、材料兼容性及安全设计。

　　常见液冷测试介质可能包括水、乙二醇水溶液、丙二醇水溶液、指定冷却液、其他特殊导热介质。

　　1. 黏度影响流量和压力

　　介质黏度越大，循环阻力通常越大，对循环泵扬程和流量控制能力的要求也会提高。

　　特别是在低温工况下，部分介质黏度会明显变化，需要提前确认其低温流动性能。

　　2. 凝固点影响下限测试温度

　　测试下限温度必须高于介质实际凝固点，并保留合理安全范围。

　　3. 腐蚀性影响材料选择

　　设备内部管路、储液罐、循环泵、阀门、密封件和传感器应与测试介质兼容。

　　4. 浓度变化会影响物理参数

　　乙二醇水溶液等介质的浓度变化，会影响比热容、密度、黏度、凝固点和换热性能。

　　在进行散热量计算或样品对比时，应明确介质浓度。

　　十、接口尺寸和管路规格怎么选择?

　　接口和管路看似属于辅助配置，实际上会直接影响流量和压降。

　　1. 接口不能明显限制流量

　　如果设备接口或外部管路口径过小，即使循环泵能力足够，也可能产生较大额外压降。

　　2. 接口形式应与被测件匹配

　　常见接口形式包括螺纹接口、法兰接口、快插接口、卡套接口、软管接头、用户指定接口。

　　对于经常更换样品的测试平台，可考虑配置快速连接方式，但需要同时关注密封可靠性和耐温能力。

　　3. 外部管路应做好保温

　　高温和低温测试时，外部连接管路如果没有充分保温，可能造成介质温度变化、管路表面结露、冷量或热量损失、控温速度下降、测试数据偏差。

　　4. 低温测试应关注冷凝水

　　设备和管路表面温度低于环境露点时，可能产生冷凝水。

　　因此，需要根据使用环境配置保温、防凝露和排水措施。

　　十一、流量、压力和温度传感器怎么选?

　　传感器配置会直接影响测试数据质量。

　　1. 量程应覆盖测试范围

　　传感器量程应覆盖上限测试值，同时保证常用工况位于合理测量区间。

　　2. 精度应匹配测试目的

　　研发验证、样品对比和流阻分析通常对测量精度要求较高。

　　一般功能性循环测试则更加关注长期稳定性、重复性和可靠性。

　　3. 注意传感器与介质兼容性

　　传感器接液材料和密封材料需要与测试介质匹配。

　　4. 多量程测试可考虑分段配置

　　如果测试范围跨度较大，例如既要测很小流量，又要覆盖较大流量，可以考虑：

　　• 配置多个量程的流量计;

　　• 采用可切换测试回路;

　　• 按不同产品配置独立通道;

　　• 使用专用小流量或大流量测试模块。

　　十二、通信和自动化功能怎么选择?

　　随着电池和储能测试自动化程度提高，高低温液冷测试机通常需要与其他设备联动。

　　常见通信方式包括CAN、RS485、Modbus、以太网、用户指定通信协议。

　　设备可根据项目要求与以下系统通信：

　　• 上位机;

　　• 电池充放电测试机;

　　• 环境试验箱;

　　• 数据采集设备;

　　• 自动化测试平台;

　　• 实验室管理系统。

　　选型时应提前确认：

　　• 谁作为主控设备;

　　• 哪些参数需要读取;

　　• 哪些参数需要远程设定;

　　• 是否需要启停联动;

　　• 是否需要故障联锁;

　　• 是否需要同步时间;

　　• 数据保存格式;

　　• 通信协议和点位表。

　　如果通信需求在设备制造完成后才提出，可能增加后续改造难度。

　　十三、是否需要多通道测试?

　　如果企业需要同时测试多个液冷板、电池包支路或储能液冷回路，可以考虑多通道高低温液冷测试设备。

　　多通道配置需要明确：

　　• 各通道是否独立控温;

　　• 各通道是否独立控流;

　　• 各通道是否独立测压;

　　• 是否共用制冷和加热系统;

　　• 是否允许同时测试不同样品;

　　• 各通道流量和压力是否相同;

　　• 是否需要独立数据记录。

　　多通道并不等同于简单增加接口。若各支路阻力不同，还需要考虑流量平衡和相互影响。

　　十四、高低温液冷测试机常见选型误区

　　误区一：只看温度范围

　　温度范围只是设备选型的一部分。流量、压力、热负载和介质类型同样重要。

　　误区二：制冷量越大越好

　　制冷量应根据实际热负载和降温要求合理配置。

　　过小可能无法满足带载测试，过大则可能增加设备成本、能耗和控制难度。

　　误区三：大流量满足要求就可以

　　除了大流量，还需要关注小流量、常用流量区间、测量精度和控制稳定性。

　　误区四：循环泵只看流量，不看扬程

　　如果被测件和外部管路阻力较大，即使循环泵标称流量足够，也可能无法在实际回路中达到目标流量。

　　误区五：忽略被测件发热功率

　　空载状态下能达到目标温度，不代表连接正在充放电的电池包后还能稳定控温。

　　误区六：忽略测试介质浓度

　　介质浓度会影响凝固点、黏度、流阻和换热性能，也会影响设备材料选择。

　　误区七：后期再考虑通信

　　通信接口、控制逻辑和联锁要求应在设备方案阶段明确，以便统一设计。

　　误区八：用液冷测试机代替压力脉冲设备

　　稳定压力循环测试与周期性压力脉冲测试的测试目的和设备结构不同，应根据测试项目选择对应设备。

　　十五、高低温液冷测试机的安全保护功能

　　液冷测试设备通常同时涉及高温、低温、压力、电气和循环介质，因此需要配置相应的安全保护功能。

　　常见保护项目包括超温报警、超压报警、低流量报警、缺液保护、液位异常报警、循环泵故障保护、加热器干烧保护、制冷系统故障保护、传感器异常报警、通信中断报警、泄漏报警、紧急停机、被测件故障联锁。

　　对于电池包和储能电池簇测试，还需要根据实验室安全要求设计设备之间的故障联锁逻辑。

　　十六、广东芸海君蓝高低温液冷测试设备选型建议

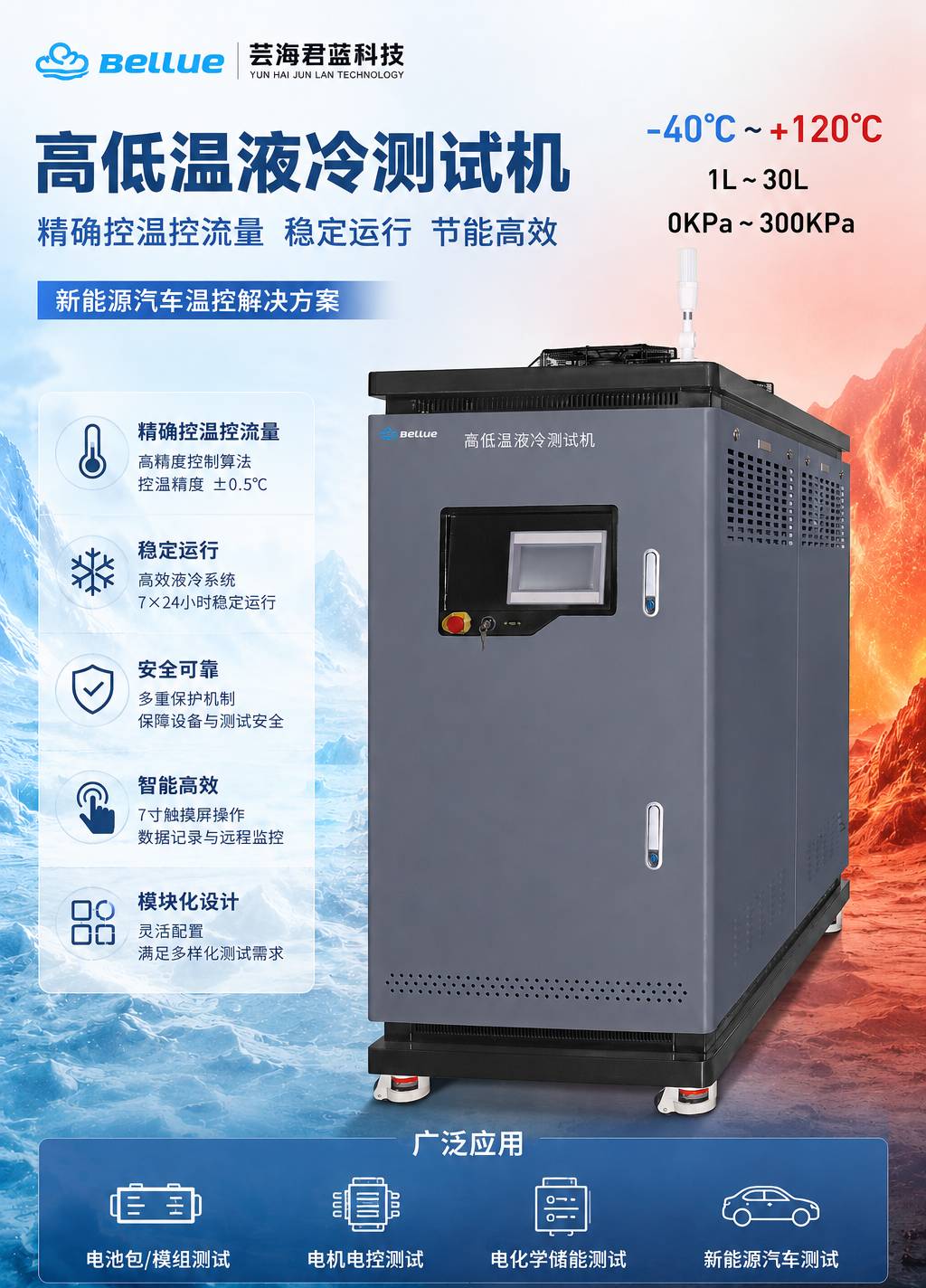

　　广东芸海君蓝科技有限公司可根据动力电池包、储能电池簇、液冷板、换热器、管路及其他热管理部件的测试需求，提供高低温液冷测试设备和定制化测试方案。

　　设备可根据项目要求配置制冷机组、加热系统、循环泵、储液系统、流量传感器、压力传感器、温度传感器、压差测量系统、PLC及触摸屏、数据采集和曲线记录功能、CAN及RS485通信、与上位机或充放电测试机联动功能、多通道或多支路测试模块、超温、超压、缺液及低流量保护。

　　在设备选型阶段，建议用户尽可能提供完整的测试工况，而不是只提供温度范围。

　　尤其是被测件发热功率、设计流量、系统压降、介质类型和升降温时间，会直接影响制冷机组、加热器、循环泵及传感器的配置。
