2026-07-22 随着新能源汽车动力电池能量密度和充放电功率不断提高，电池包对温度控制速度、温度均匀性和系统能效提出了更高要求。
液冷系统通常使用水、乙二醇水溶液等冷却介质，通过循环泵将冷却液输送至电池液冷板。直冷直热系统则让制冷剂直接进入电池直冷板、换热器或相关热管理部件，通过制冷剂的蒸发吸热、冷凝放热或热泵循环实现冷却和加热。
由于直冷直热系统涉及制冷剂流动、压力变化及相态变化，仅依靠普通冷水机或高低温液冷测试设备，通常难以完整模拟实际运行工况。
直冷直热测试机可根据测试要求控制制冷剂的温度、压力、流量和循环状态，并采集被测件进出口参数，用于验证动力电池包、直冷板、制冷剂管路及热管理系统在不同工况下的性能和可靠性。
一、什么是直冷直热测试机?

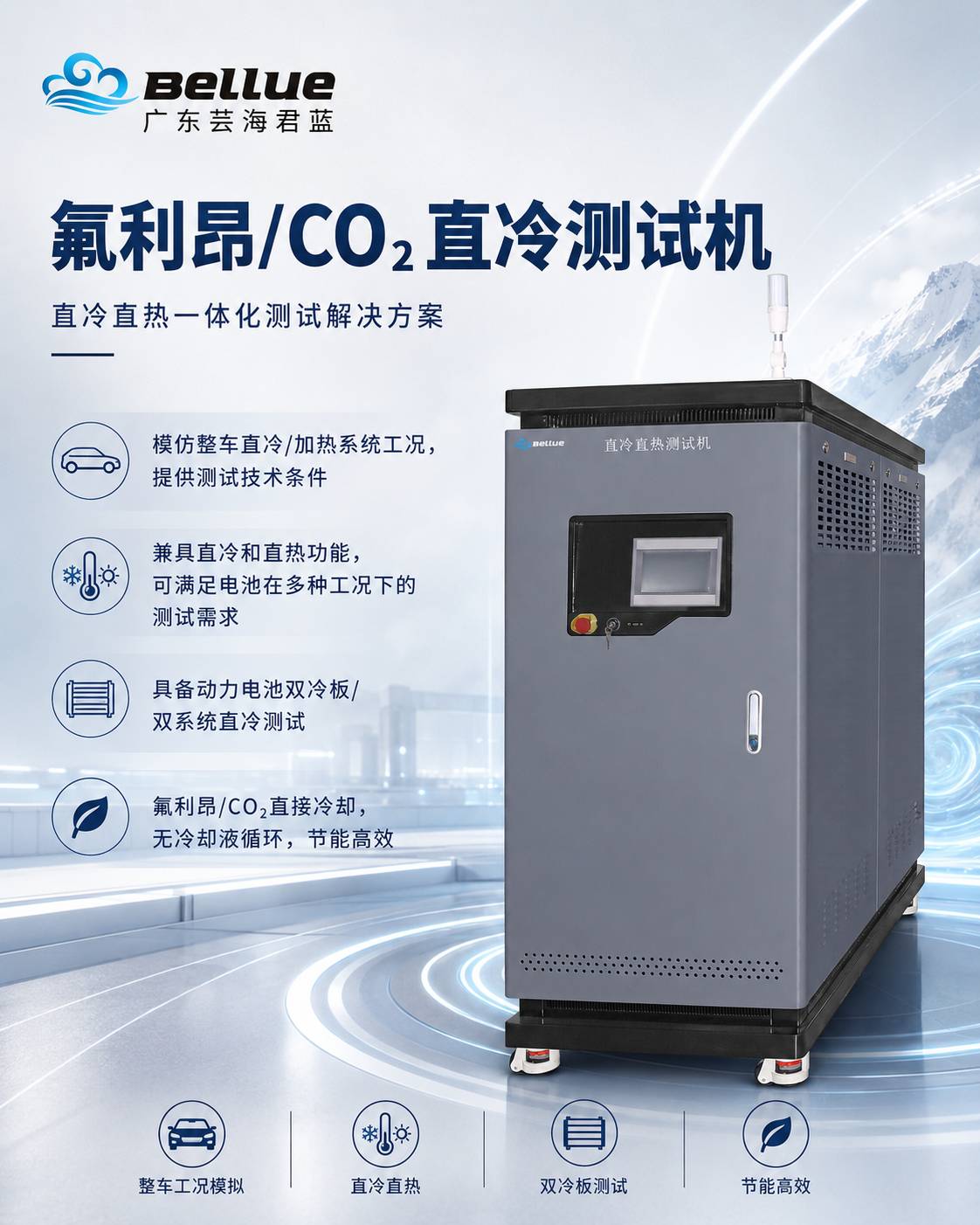

直冷直热测试机是一种用于模拟制冷剂直接换热工况的综合测试设备。
设备通常由压缩机、冷凝器、制冷剂储液及循环系统、节流装置、阀组、加热或制热模块、流量测量装置、温度传感器、压力传感器、数据采集系统及自动控制系统组成。
测试时，直冷直热测试机与被测件连接。设备根据设定程序向被测件输送相应温度、压力和流量的制冷剂，并实时记录制冷剂进口温度、出口温度、进口压力、出口压力、质量流量及被测件多点温度。
通过这些数据，可以分析被测件的冷却能力、加热能力、压力损失、温度均匀性、动态响应及运行稳定性。
直冷直热测试机常见的测试对象包括动力电池包、电池直冷板、制冷剂换热板、制冷剂管路、热泵系统部件、新能源汽车热管理总成、快速连接接头、功率电子直冷模块等。
二、为什么需要使用直冷直热测试机?
直冷直热系统的运行状态会受到制冷剂类型、压力、流量、热负载、环境温度、阀门开度和控制程序等多种因素影响。
如果测试条件不稳定，容易造成测试数据重复性不足，也难以准确判断问题来自被测件还是测试系统。
使用专业直冷直热测试机，主要有以下作用。
1. 模拟实际制冷剂循环工况
设备可以根据测试方案建立制冷剂循环，模拟不同温度、压力、流量及热负载条件下的运行状态。
2. 验证直冷和直热能力
通过设定冷却或加热工况，可以评价被测件在不同条件下的降温速度、升温速度及温度控制效果。
3. 测量制冷剂关键参数
设备能够采集制冷剂进出口温度、压力、流量和压降，为热管理系统匹配和控制策略优化提供数据。
4. 开展动态工况测试
直冷直热系统在实际运行中会经历启停、负载变化、模式切换和阀门调节。测试机可以按照程序模拟这些动态过程。
5. 验证长期运行可靠性
通过长时间循环和重复模式切换，可以检查直冷板、管路、阀体及接头是否存在性能衰减、泄漏或控制异常。
三、直冷直热测试机的主要测试参数
直冷直热测试并不是只测量制冷剂温度，还需要结合多个参数综合判断系统状态。
常见测试参数包括：
• 制冷剂进出口温度;
• 制冷剂进出口压力;
• 制冷剂质量流量;
• 被测件进出口压差;
• 被测件表面温度;
• 电池模组多点温度;
• 制冷剂过热度/过冷度;
• 系统运行功率;
• 测试循环次数;
• 模式切换时间;
• 泄漏及异常报警状态。
具体采集参数需要根据被测件类型、制冷剂种类和测试目标确定。
四、直冷直热测试机可以完成哪些测试项目?
根据动力电池包、直冷板及整车热管理系统的研发和验证需求，直冷直热测试机可以完成以下测试项目。
1. 直冷性能测试
直冷性能测试是直冷直热测试机的核心测试项目之一。
测试过程中，设备向被测件提供设定压力、温度和流量的制冷剂，模拟制冷剂在直冷板或电池包内部蒸发吸热的过程。
主要测试内容包括：
• 被测件降温速度;
• 不同制冷剂流量下的冷却效果;
• 不同进口压力下的温度变化;
• 不同热负载下的温度控制能力;
• 被测件进出口制冷剂状态变化;
• 电池包或直冷板的温度均匀性;
• 连续冷却状态下的参数稳定性。
直冷性能测试可以帮助评价直冷板结构、制冷剂分配及系统控制是否合理。
2. 直热性能测试
直热性能测试主要用于验证制冷剂直接加热工况下的升温能力。
根据热管理系统设计，可通过热泵循环、热气输送、制冷剂冷凝放热或其他方式向被测件提供热量。
常见测试内容包括：
• 被测件升温速度;
• 不同制冷剂温度下的加热能力;
• 不同流量和压力下的升温效果;
• 低温状态下的启动能力;
• 电池包不同位置的温度差异;
• 加热过程中的压力稳定性;
• 达到目标温度所需时间。
对于低温环境下运行的动力电池，直热性能测试可以用于分析电池包预热能力和温度均匀性。
3. 冷却能力测试
冷却能力测试用于评价直冷系统在设定条件下能够带走的热量。
• 测试时通常需要控制：
• 制冷剂进口状态;
• 制冷剂流量;
• 被测件热负载;
• 被测件目标温度;
• 环境温度;
• 测试运行时间。
通过采集制冷剂进出口状态及被测件温度，可以分析系统实际冷却能力是否满足设计要求。
测试结果可用于：
• 比较不同直冷板结构;
• 验证制冷剂流量匹配;
• 分析热负载变化对系统的影响;
• 优化电子膨胀阀控制策略;
• 评价系统在持续高负载下的冷却能力。
4. 加热能力测试
加热能力测试用于评价直热系统向被测件传递热量的能力。
常见评价内容包括：
• 单位时间内的温升;
• 达到目标温度的时间;
• 不同位置的温度均匀性;
• 不同压力和流量下的加热效果;
• 低温启动过程的稳定性;
• 模式切换后的加热响应。
对于需要在寒冷环境下快速提升电池温度的系统，加热能力是重要的性能指标。
5. 制冷剂流量测试
制冷剂流量会直接影响换热能力和系统运行状态。
直冷直热测试机可通过质量流量计或其他适合制冷剂的测量装置，监测不同工况下的制冷剂流量。
测试内容通常包括：
• 下限流量测试;
• 额定流量测试;
• 上限流量测试;
• 不同阀门开度下的流量变化;
• 不同压力下的流量变化;
• 不同热负载下的流量稳定性;
• 多支路制冷剂分配测试。
如果制冷剂流量过小，可能造成被测件局部温度升高或过热度偏大;如果流量过大，则可能影响蒸发状态、系统效率及压力稳定性。
6. 制冷剂压力测试
制冷剂压力是判断直冷直热系统运行状态的重要参数。
测试机可以采集和记录：
• 被测件进口压力;
• 被测件出口压力;
• 高压侧压力;
• 低压侧压力;
• 稳态压力;
• 启动瞬间压力;
• 模式切换过程压力;
• 负载变化过程压力。
压力测试可以用于分析压缩机、节流装置、阀体和被测件之间的匹配情况，并检查系统是否存在异常压力波动。
7. 压降测试
制冷剂流经直冷板、换热器、阀体和管路时会产生压力损失。
压降测试通过测量被测件进口压力和出口压力，获得不同流量和工况下的压差数据。
主要应用包括：
• 评价直冷板内部流道阻力;
• 比较不同直冷板结构;
• 分析管路和接头造成的压力损失;
• 检查内部是否存在堵塞;
• 验证阀门流通能力;
• 为系统管路和压缩机匹配提供参考。
由于制冷剂可能发生相态变化，直冷系统的压降分析需要结合温度、压力和流量数据综合判断。
8. 过热度测试
在制冷剂蒸发过程中，过热度是评价制冷剂出口状态和供液情况的重要参数。
通过制冷剂出口温度和对应压力，可以分析出口制冷剂的过热状态。
过热度测试可用于判断：
• 制冷剂供液量是否合适;
• 电子膨胀阀控制是否稳定;
• 被测件蒸发过程是否充分;
• 热负载与制冷剂流量是否匹配;
• 是否存在液态制冷剂回流风险。
过热度过高可能与制冷剂流量不足、热负载过大或供液控制不合理有关。
过热度过低则需要关注制冷剂是否完全蒸发，以及系统是否存在液态制冷剂回流的可能。
9. 过冷度测试
过冷度测试通常用于分析冷凝后液态制冷剂的状态及供液稳定性。
测试数据可以帮助判断：
• 冷凝器换热是否充分;
• 液态制冷剂供应是否稳定;
• 制冷剂充注状态是否合理;
• 高压侧控制是否正常;
• 节流装置入口状态是否满足要求。
具体是否需要进行过冷度测试，应根据系统结构和测试对象确定。
10. 温度均匀性测试
动力电池包和直冷板不仅需要快速降温或升温，还需要保持不同区域之间的温度差异处于合理范围。
测试时可以在被测件多个位置布置温度传感器，例如：
• 电池包入口附近;
• 电池包出口附近;
• 电池模组中心位置;
• 电池模组边缘位置;
• 直冷板不同流道区域;
• 高热负载区域;
• 可能存在流量分配差异的位置。
通过比较不同测点温度，可以分析：
• 制冷剂分配是否均匀;
• 直冷板流道设计是否合理;
• 被测件接触热阻是否一致;
• 局部区域是否存在过冷或过热;
• 多支路之间是否存在流量偏差。
11. 降温响应测试
降温响应测试用于评价系统从初始状态进入直冷工况后的温度响应速度。
测试通常记录：
• 制冷系统启动时间;
• 制冷剂达到目标状态的时间;
• 被测件开始降温的时间;
• 被测件达到目标温度的时间;
• 不同测点的响应差异;
• 达到稳定状态所需时间。
该测试可以用于分析直冷系统在车辆启动、高负载运行或快速充电工况下的响应能力。
12. 升温响应测试
升温响应测试用于评价直热系统从低温状态开始运行后，被测件温度上升的速度。
测试结果可以用于分析：
• 低温启动性能;
• 电池包预热能力;
• 热泵或热气加热响应;
• 直热模式控制逻辑;
• 各测点温度均匀性;
• 达到适宜工作温度所需时间。
13. 制冷与制热模式切换测试
直冷直热系统通常需要在冷却、加热、待机和旁通等模式之间切换。
模式切换测试可以模拟系统从直冷状态转入直热状态，或从直热状态转入直冷状态的过程。
主要观察内容包括：
• 阀组切换顺序;
• 模式切换时间;
• 压力变化;
• 温度变化;
• 制冷剂流量波动;
• 压缩机运行状态;
• 切换过程是否出现异常报警;
• 系统重新稳定所需时间。
模式切换过程如果控制不合理，可能出现压力冲击、流量中断或被测件温度波动。
14. 启停循环测试
启停循环测试用于模拟车辆热管理系统反复启动和停止的运行状态。
测试内容可包括：
• 多次启动后的压力建立时间;
• 制冷剂流量建立时间;
• 每次启动后的温度响应;
• 停机后的压力平衡;
• 重启过程的稳定性;
• 压缩机和阀件的动作可靠性;
• 多次循环后的参数变化。
该测试有助于发现阀体卡滞、控制延迟、压力异常及系统重复性问题。
15. 变负载测试
动力电池和功率电子设备的发热功率会随运行状态变化。
变负载测试通过调整被测件热负载，模拟不同充放电倍率或不同功率条件下的热管理需求。
测试可以设置：
• 低热负载;
• 中等热负载;
• 高热负载;
• 负载阶跃变化;
• 周期性负载变化;
• 长时间高负载运行。
通过测试可以判断直冷直热系统能否及时响应负载变化，并保持被测件温度稳定。
16. 制冷剂分配测试
对于多支路电池包、多个直冷板或并联制冷剂回路，需要验证制冷剂是否能够均匀分配。
测试时可分别采集各支路的：
• 制冷剂流量;
• 进口温度;
• 出口温度;
• 进口压力;
• 出口压力;
• 被测件温度。
如果各支路阻力差异较大，可能造成部分支路流量不足，从而影响温度均匀性。
17. 高低温工况测试
直冷直热系统在不同环境温度下的工作性能可能存在差异。
测试时可以将被测件放置在环境试验箱中，同时使用直冷直热测试机提供制冷剂循环，模拟：
• 高温环境直冷;
• 低温环境直冷;
• 高温环境直热;
• 低温环境直热;
• 高低温环境切换;
• 低温启动;
• 高温持续运行。
这种组合测试需要直冷直热测试机、环境试验箱及被测件控制系统进行联动。
18. 高低温循环可靠性测试
高低温循环测试用于验证直冷板、制冷剂管路、接头、阀体及密封件在温度反复变化条件下的可靠性。
测试机可以按照设定程序重复执行：
• 低温运行;
• 低温保持;
• 升温;
• 高温运行;
• 高温保持;
• 降温;
• 进入下一循环。
测试过程中持续监测压力、流量、温度、压降和泄漏状态。
19. 长时间稳定性测试
长时间稳定性测试用于评价系统在连续运行数小时或更长时间后的状态。
主要观察：
• 制冷剂流量是否稳定;
• 进口和出口压力是否漂移;
• 被测件温度是否逐渐变化;
• 压缩机运行是否正常;
• 阀门控制是否稳定;
• 测试数据是否出现异常波动;
• 系统是否发生泄漏;
• 设备是否出现保护停机。
20. 密封与泄漏测试
直冷直热系统内部流通制冷剂，对管路和连接部位的密封性能要求较高。
常见检查位置包括：
• 直冷板焊缝;
• 制冷剂进出口;
• 管路接头;
• 快速连接件;
• 电子膨胀阀;
• 电磁阀;
• 压力传感器接口;
• 换热器接口;
• 分配器连接位置。
设备可以根据制冷剂类型和测试要求配置相应的压力监测、泄漏报警和安全联锁功能。
21. 异常工况模拟测试
为了验证热管理系统的故障处理能力，直冷直热测试机还可根据项目要求模拟部分异常工况。
例如：
• 制冷剂流量过低;
• 制冷剂流量中断;
• 进口压力过高;
• 出口压力异常;
• 温度超限;
• 阀门动作异常;
• 通信中断;
• 传感器信号异常;
• 制冷能力不足;
• 加热能力不足。
测试人员可观察被测系统是否能够及时报警、降功率或进入安全状态。
异常工况测试需要结合整车控制策略和实验室安全要求制定测试方案。
五、直冷直热测试的一般流程
一套完整的直冷直热测试通常包括准备、连接、抽真空、充注、运行和数据分析等步骤。
1. 明确测试方案
测试前应确定：
• 被测件类型;
• 制冷剂型号;
• 测试温度;
• 压力范围;
• 流量范围;
• 热负载;
• 测试时间;
• 模式切换流程;
• 数据采集点;
• 安全保护条件。
2. 检查设备和被测件
检查设备管路、阀门、接口、传感器及被测件是否满足测试要求。
3. 连接测试回路
根据系统图连接直冷直热测试机与被测件，并确认制冷剂流向。
4. 密封检查
在充注制冷剂前，对测试回路进行密封性检查，确认连接位置无明显泄漏。
5. 抽真空
按照测试要求对制冷剂回路抽真空，排除空气和水分对测试结果的影响。
6. 充注制冷剂
根据被测件和系统要求充注规定类型及数量的制冷剂。
7. 设置测试参数
在控制系统中设置温度、压力、流量、负载、运行时间和循环次数等参数。
8. 启动测试
设备按照设定程序运行，并实时采集测试数据。
9. 判断稳定状态
应根据温度、压力、流量和被测件温度变化，设定合理的稳定状态判断条件。
10. 保存和分析数据
测试完成后导出运行曲线和数据文件，对不同工况进行对比分析。
11. 回收制冷剂
按照设备操作规程和制冷剂管理要求，对系统内制冷剂进行回收或处理。
六、直冷直热测试数据如何分析?
直冷直热测试需要对多个参数进行综合分析，不能只观察某一个温度点。
1. 分析温度变化
对比被测件不同位置的温度曲线，判断降温或升温速度、温度均匀性及稳态温度。
2. 分析压力变化
观察进口压力、出口压力和系统压力是否稳定，以及启停和切换过程中是否出现异常波动。
3. 分析流量变化
判断制冷剂流量是否达到设定值，是否随压力、阀门开度和热负载发生异常变化。
4. 分析压降
对比不同流量下的压降数据，判断被测件流道阻力和制冷剂流通性能。
5. 分析过热度和过冷度
结合制冷剂压力和温度，判断制冷剂状态及供液控制是否合理。
6. 分析动态响应
记录负载变化、模式切换和启停后系统重新进入稳定状态所需的时间。
7. 分析长期趋势
对比长时间运行前后的温度、压力、流量和压降，判断系统是否存在性能衰减或参数漂移。
七、如何选择直冷直热测试机?
1. 明确制冷剂种类
不同制冷剂的温度和压力特性不同，设备管路、压缩机、阀件和传感器需要与制冷剂匹配。
2. 明确温度范围
需要确定制冷剂进口温度、出口温度及被测件目标温度。
3. 明确压力范围
应提供高压侧、低压侧、正常工作压力及允许压力。
4. 明确流量范围
设备流量范围应覆盖被测件下限流量、额定流量和上限流量。
5. 明确热负载
被测件热负载会直接影响设备制冷和加热能力配置。
6. 明确测试模式
需要确认设备是否只进行直冷测试，还是同时需要直热、模式切换和动态负载测试。
7. 明确测量参数
提前确定温度、压力、流量及被测件测温点的数量和精度要求。
8. 明确被测件接口
接口规格和管路尺寸会影响系统压降和制冷剂流量。
9. 明确通信要求
根据上位机、控制器或其他测试设备要求，配置CAN、RS485、以太网或其他通信方式。
10. 明确安全要求
根据制冷剂类型、压力等级和实验室环境，配置泄漏监测、通风、泄压和紧急停机措施。
八、直冷直热测试中的常见问题
1. 制冷剂流量不稳定
可能与节流装置、阀门控制、系统压力、制冷剂充注状态及被测件阻力有关。
2. 被测件温度不均匀
可能与直冷板流道、制冷剂分配、热负载分布或安装接触状态有关。
3. 压力波动较大
可能与压缩机运行、阀门调节、冷凝条件、负载变化和控制参数有关。
4. 过热度过高
可能与制冷剂流量不足、供液控制不合理、被测件负载过大或换热面积不足有关。
5. 模式切换后无法快速稳定
可能与阀组切换顺序、压力平衡、控制逻辑及系统容量有关。
6. 测试结果重复性不足
可能与抽真空程度、制冷剂充注量、环境条件、传感器位置或稳定状态判断标准不一致有关。
九、直冷直热测试的安全保护要求
直冷直热测试涉及制冷剂、压力和电气系统，需要配置相应的安全保护功能。
常见保护包括高压保护、低压保护、超温保护、制冷剂流量异常报警、制冷剂泄漏报警、压缩机故障保护、冷凝系统异常保护、阀门状态异常报警、传感器故障报警、通信中断保护、安全泄压、紧急停机、被测件故障联锁、必要的通风措施。
具体保护配置应根据制冷剂类型、设备压力等级和安装环境确定。
十、广东芸海君蓝直冷直热测试解决方案
广东芸海君蓝科技有限公司可根据动力电池包、直冷板、制冷剂管路、阀体、换热器及新能源汽车热管理系统的测试需求，提供直冷直热测试机及定制化测试方案。
设备方案设计前，建议用户提供被测件名称和结构、制冷剂种类、充注量、温度范围、高低压范围、制冷剂流量范围、被测件热负载、冷却能力要求、加热能力要求、直冷和直热模式流程、接口规格、测温点数量、通信协议、测试环境及安全要求。
完整的测试工况有助于合理确定压缩机、冷凝器、阀组、传感器、管路和控制程序配置。
相关推荐：
十一、结语
直冷直热测试机可以模拟制冷剂直接冷却和加热工况，对动力电池包、直冷板、制冷剂管路、阀体及热管理系统进行综合测试。
常见测试项目包括直冷性能、直热性能、冷却能力、加热能力、制冷剂流量、压力、压降、过热度、过冷度、温度均匀性、升降温响应、模式切换、启停循环、变负载、高低温循环、密封及长时间运行测试。
与传统高低温液冷测试相比，直冷直热测试不仅需要关注温度、流量和压力，还需要结合制冷剂状态和相态变化分析测试数据。
因此，设备方案应根据制冷剂种类、温度范围、压力范围、流量范围、被测件热负载和测试流程进行设计。
广东芸海君蓝科技有限公司可根据用户的被测件结构和测试工况，提供相应的直冷直热测试设备及技术方案。
如需了解直冷直热测试机的技术参数、测试功能和定制配置，可联系我们并提供具体测试需求。
